Inneneinrichtung für HAG Speisewagen EW I (Gen. 1, 10 Fenster)

Inneneinrichtung für den HAG-Speisewagen, Einheitswagen EW I

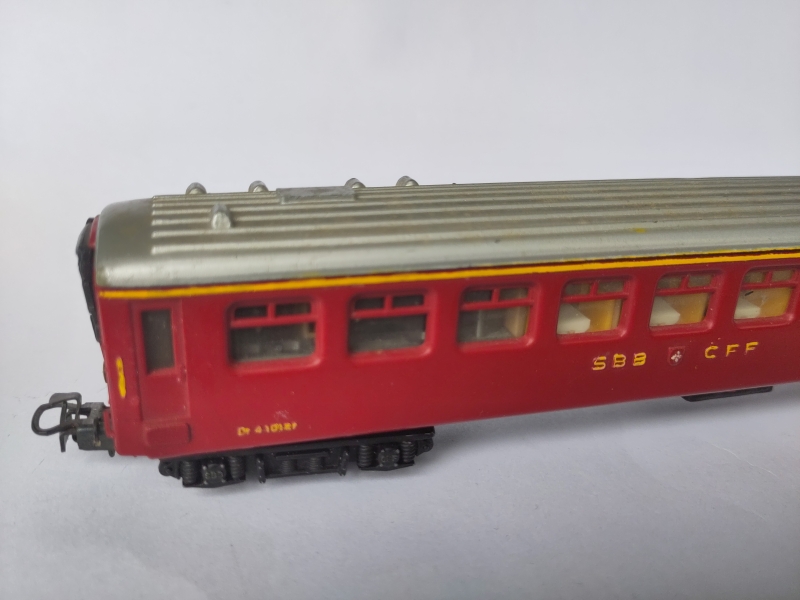

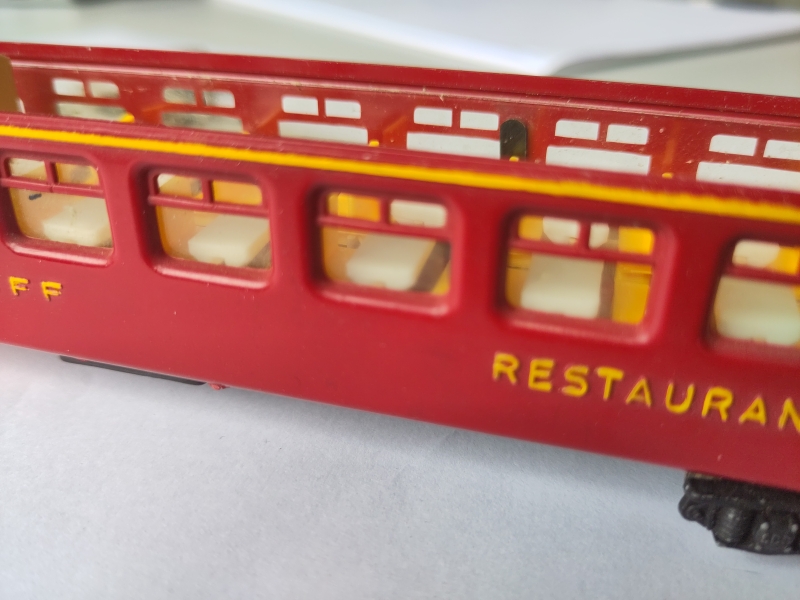

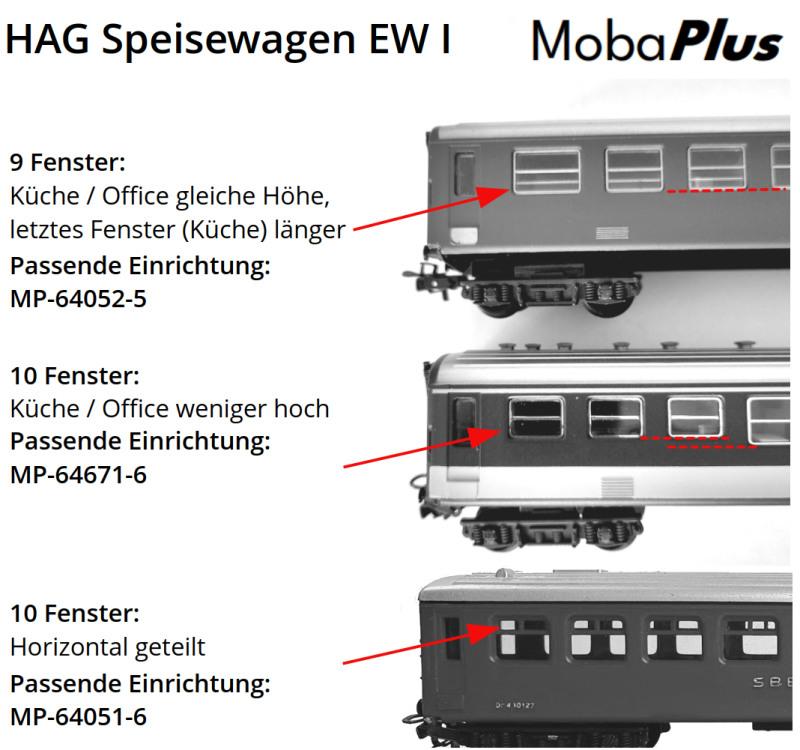

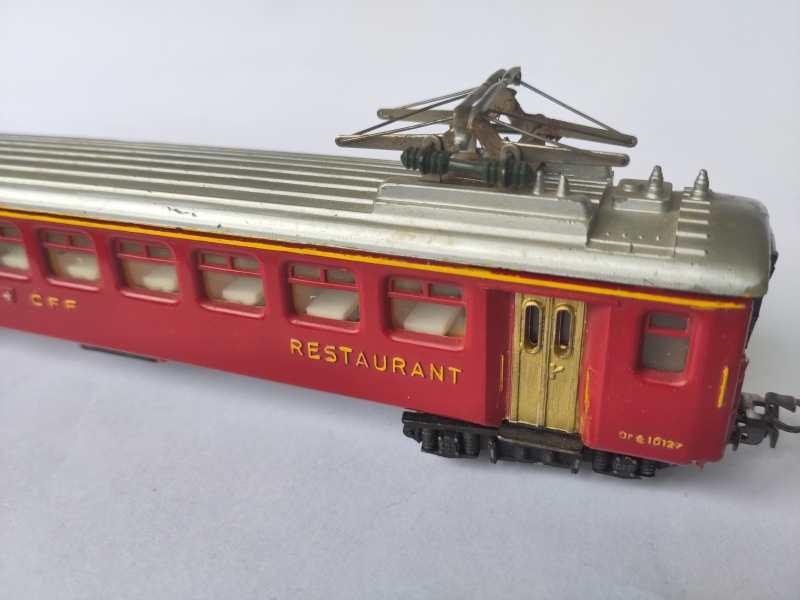

HAG (1. Generation) mit 10 Fenstern (abgerundete, horizontal geteilte Fenster mit angedeuteten Schiebefensterchen; Dach ist abnehmbar)

Gemäss UNUM-Datenbank passt diese Einrichtung nur für folgende HAG-Artikelnummer 405.01 (SBB)

Diese Einrichtung ist genau auf dieses Gehäuse ausgelegt! Falls Sie ein anderes Modell bzw. Gehäuse haben, wählen Sie bitte den passenden Artikel!

Entwickelt und produziert von MobaPlus mit folgenden Eigenschaften:

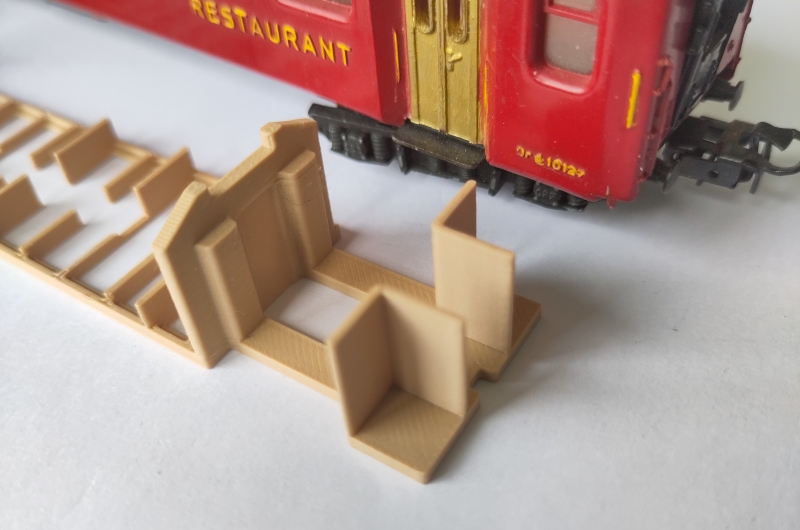

• Rahmenbauweise mit offenem Boden.
• Geeignet für Figuren im Massstab 1:87 oder 1:100. Die Platzverhältnisse bei den Endbänken und im Serviceabteil sind jedoch enger.
• Zurüstteile einfach steckbar (etwas Leim kann aber nicht schaden)
• Mehrere Varianten (Sitzfarben bzw. Tische mit oder ohne Tischlampen wählbar)
• Aussparung, dass eine LED-Leiste auf die Einrichtung gelegt werden könnte (statt ins Dach zu kleben).

Die Bilder zeigen teilweise noch die Vorserie. Falls Sie eine andere Sitzfarbe bevorzugen, senden Sie uns ein Mail.

Zusammenbau (Empfehlung)

Der Zusammenbau ist ganz einfach (fast selbsterklärend) und in wenigen Minuten erledigt.

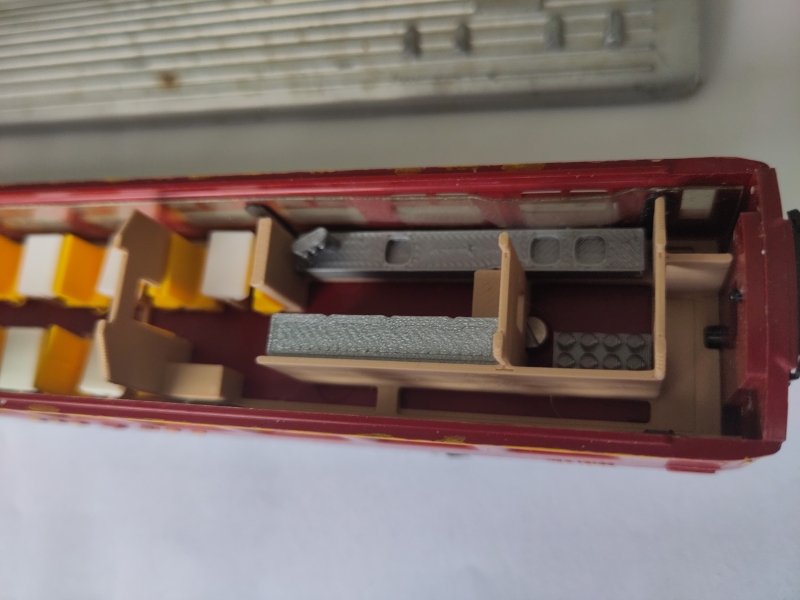

1. Stecken Sie zuerst die Kücheneinrichtung (Herd, Kühlschrank, Sideboard) ein. Diese halten durch Einrasten, beim Herd empfehlen wir etwas Leim.
2. Montieren Sie die Endsitze ein (jeweils an den Wänden hin inkl. Service-Abteil)
3. Klicken Sie die beiden kurzen Bänke auf die kurzen Stege (auch hier wird wenig Leim empfohlen)
4. Bringen Sie die restliche Bänke an. Falls sie etwas locker sitzen, etwas Leim verwenden.
5. Auf die gleiche Weise stecken Sie nun die Tische auf die verbliebenen (= höheren) Stege auf. Am einfachsten ist es, die Tische zum Rahmenende hin zu platzieren und gegen Gangmitte vorsichtig herunterdrücken. Drücken Sie niemals auf / an die Tischlampen, da diese leicht abbrechen können.
6. Platzieren Sie jetzt je nach Wunsch die Figuren (nicht Teil des Lieferumfangs)
7. Prüfen Sie durch leichtes Schütteln, ob alle Elemente sicher halten. Prüfen Sie zudem, dass der Rahmen komplett sichtbar ist (mit Ausnahme Sideboard in Küche/Office). Tische und Bänke sollten bündig sitzen.
8. Öffnen Sie den Wagen, indem sie das Dach vorsichtig abheben.

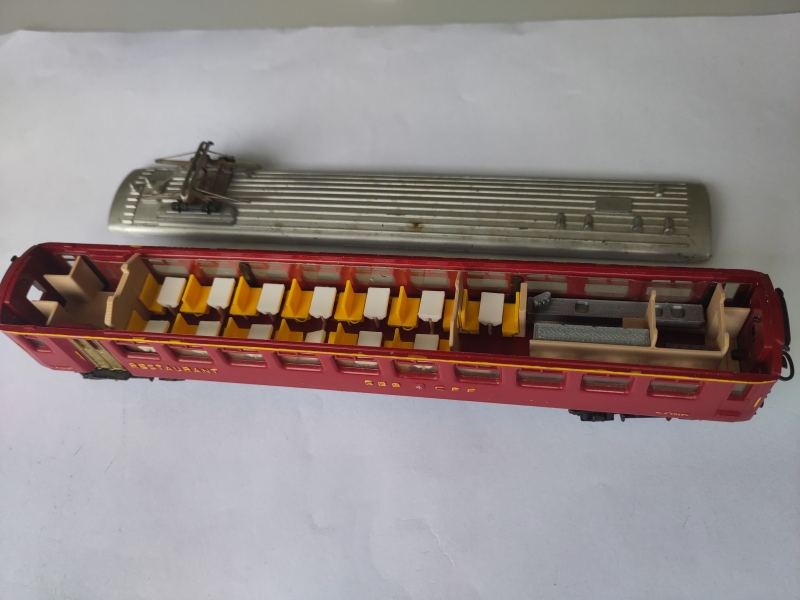

9. Setzen Sie die Einrichtung in das Gehäuse ein. Die Speiseraum zeigt in Richtung Einstiegsplattform, die Küche zum anderen Wagenende.
10. Setzen Sie jetzt das Dach vorsichtig auf bis es einrastet.

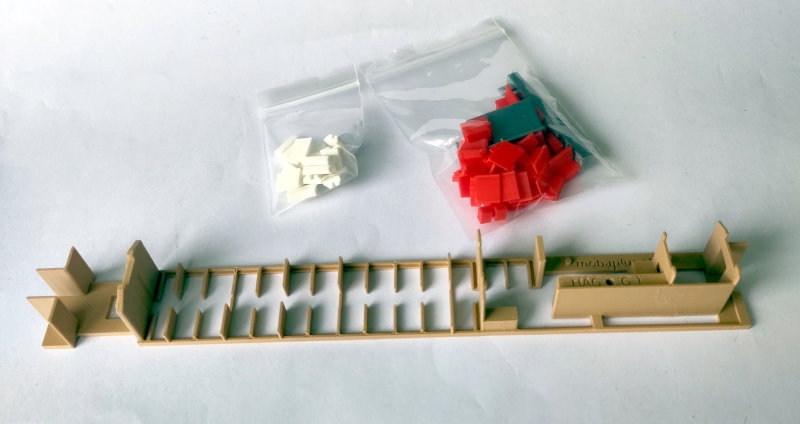

Lieferumfang

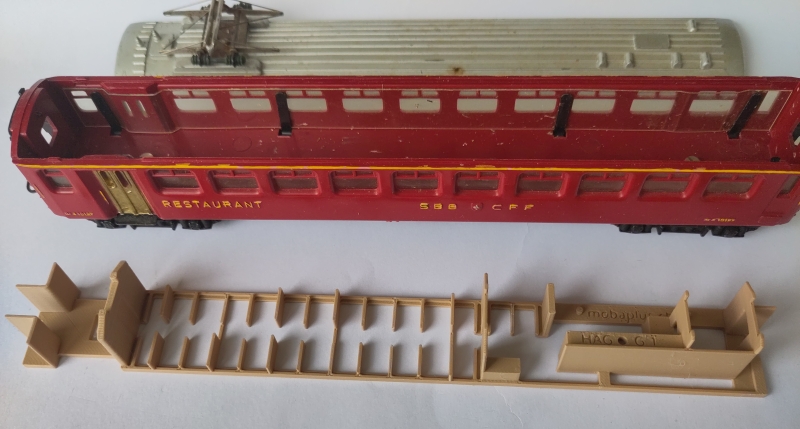

• Basisrahmen der Einrichtung
• Kücheneinrichtung (Herd, Kühlschrank, seitliche Arbeitsfläche mit Spühlbecken und Zapfhahn), silbrig
• Bänke (benötigt werden 6 Endbänke, 10 Doppelbänke) *
• Tische (ohne Tischlampe für den Servicebereich; mit oder ohne Tischlampen für den Speiseraum)

Farbänderungen vorbehalten!
* Die Zurüstbeutel werden aus logistischen Gründen für alle Speisewagen-Varianten einheitlich abgepackt und können damit Teile enthalten, die für diese Version der Einrichtung nicht benötigen. Zudem sind ein paar Reserveteile vorhanden.

Innenbeleuchtung

Die Einrichtung ist explizit für LED-Streifen optimiert. Die Ausnehmung ist 10 mm breit, so können gängige Beleuchtungen wie z.B. von ESU einsetzen lassen. Die Original Beleuchtung (HAG Sofitten) sollte wegen der Wärmeentwicklung nicht weiterverwendet werden, zudem müsste bei den Wänden Platz für die Drahtdurchführung geschaffen werden.
