Set Nahkupplung (NAK) für HAG Personenwagen (alte Generation)

Die Nahkupplung ist gedacht für die Personenwagen von HAG (alte Generation). Diese Wagen weisen weder Kurzkupplung noch Kulissenführung auf.

Merkmale:

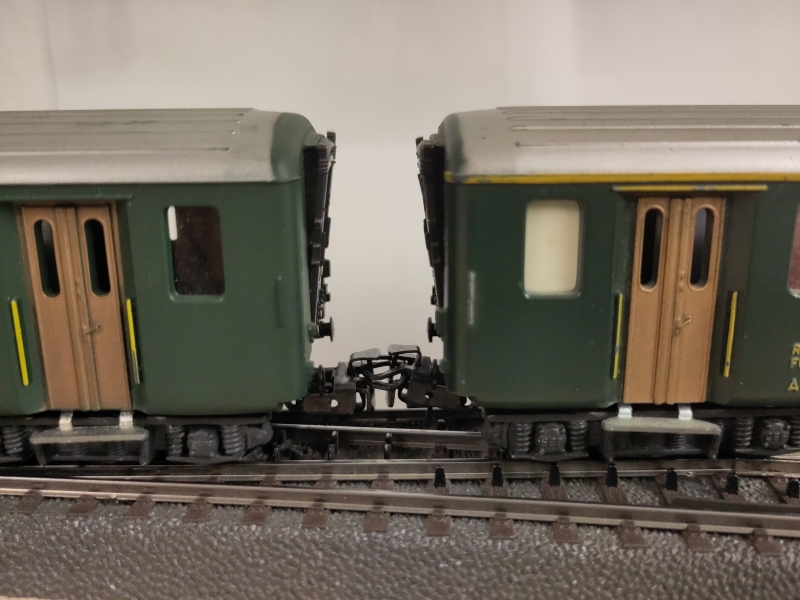

• Verkürzter Wagenabstand
• Betrieb bis Radius R1, 36 cm (getestet auf C-Gleis)
• Funktioniert Zug- und Schiebebetrieb

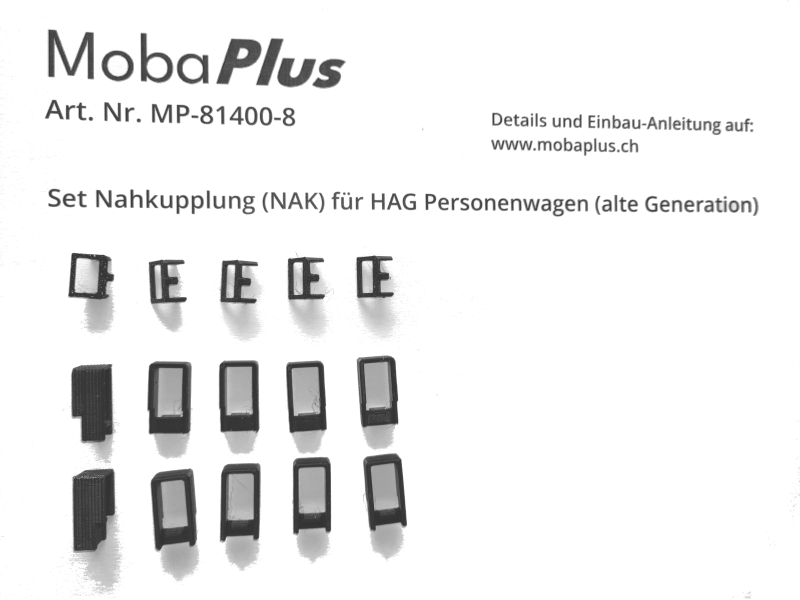

Lieferumfang:

• 5 Nahkupplungen NAK (schwarz)
• 10 Wagenübergänge (schwarz)

Mit einem Set lässt sich ein sechs-teiliger Zug umbauen. Pro Übergang zwischen den Wagen benötigen Sie eine NAK sowie zwei Übergänge. Die Enden des Zuges werden nicht angepasst.

Einbau-Anleitung:

Vorbereitungsarbeiten: Stellen Sie sicher, dass die Kupplungen aller Wagen am Zug die korrekte, gleiche Höhe haben und der Fahrbetrieb ohne Probleme abläuft. Beachten Sie weiter, dass Zuganfang und Zugende nicht verändert werden, die nachfolgende Anleitung bezieht sich ausschliesslich auf jene Stellen zwischen den Wagen. Das Set reicht für einen Zug aus sechs Wagen.

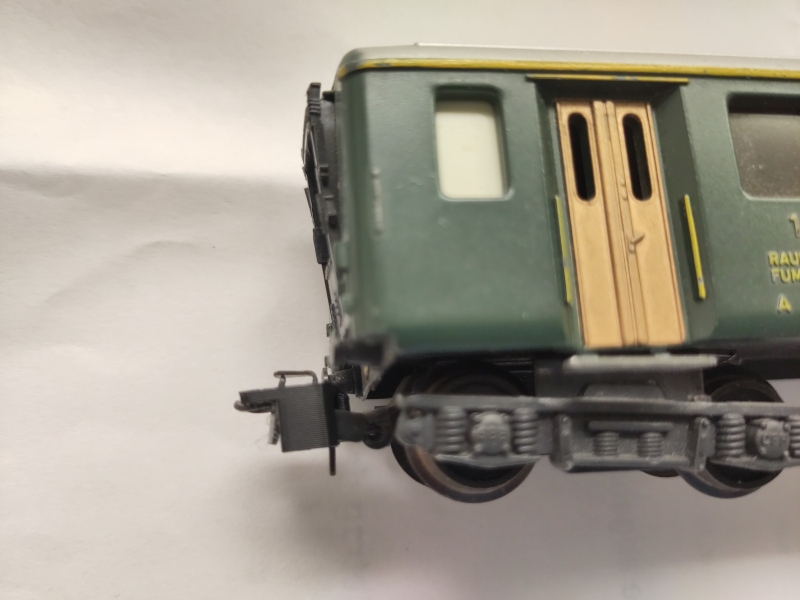

1. Setzen Sie die Nahkupplung ein. Dazu stülpen sie diese über die bestehende Kupplung und achten darauf, dass der Dorn einrastet. Die NAK muss absolut parallel zur bestehenden Kupplung sein, siehe Bild 4
2. Setzen Sie die Übergänge ein. Die Ausnehmung am unteren Rand muss in Richtung Wagenmitte zeigen, das Trittbrett zum Wagenende hin.

Kuppeln mit der NAK:

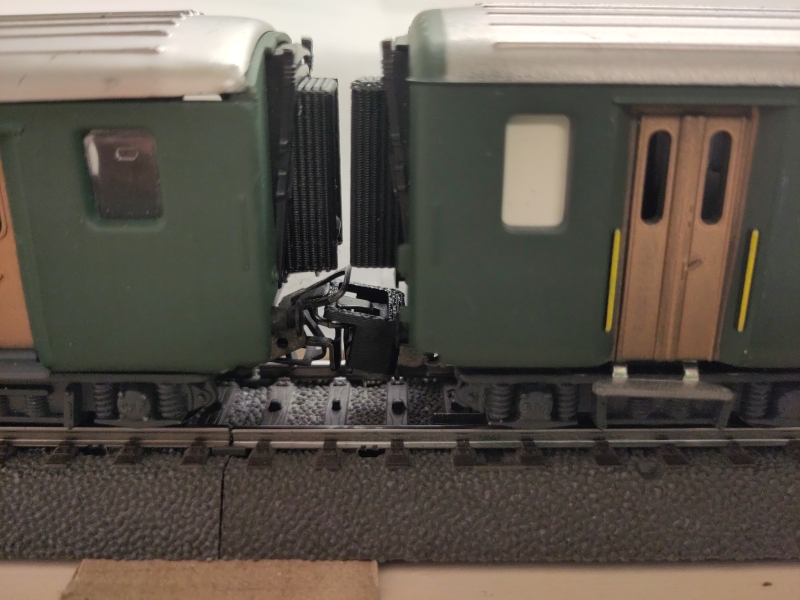

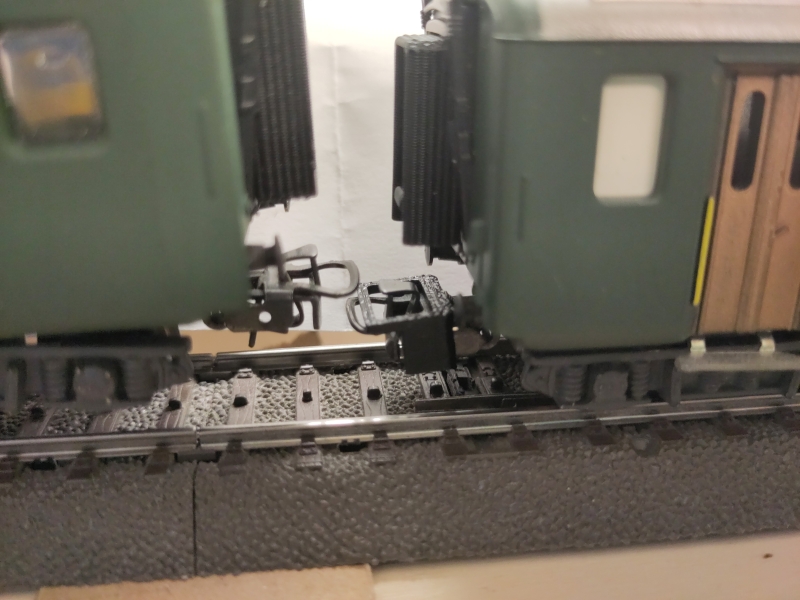

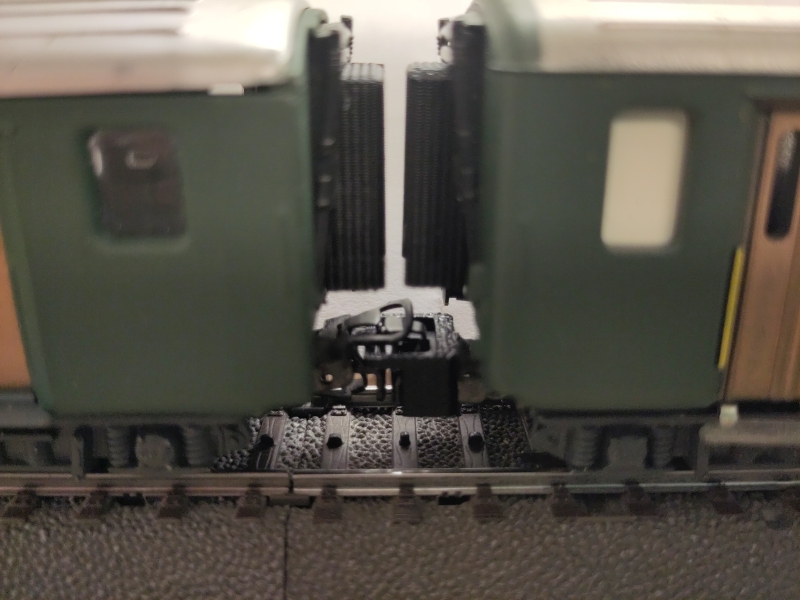

Dazu muss ein Wagen (z.B. der rechte) mit der NAK ausgerüstet sein, der andere (z.B. linke) zeigt die Original-Kupplung. Heben Sie jetzt den linken Wagen etwas hoch (Bild 5), damit die rechte Kupplung mit NAK in die bestehende Kupplung eingreift (Bild 6). Drücken Sie dann mit einem feinen Schraubenzieher auf das vordere Ende der NAK, bis diese einrastet (es clickt leicht). Dann müsste es aussehen wie in Bild 7.

Alternative Einbau-Anleitung (nur Übergänge):

1. Stecken Sie die Übergänge aus dem Set in die bestehenden Wagenübergänge ein. Die Ausnehmung am unteren Rand muss in Richtung Wagenmitte zeigen, das Trittbrett zum Wagenende hin.

Hinweise:

• In den Tests haben sich leichte Unterschiede zwischen Wagen älterer Bauart (mit Relief-Schrift) und neueren Versionen gesehen.
• Die Drehgestelle selber haben etwas Spiel, was sich auf den Wagenabstand auswirken kann.
