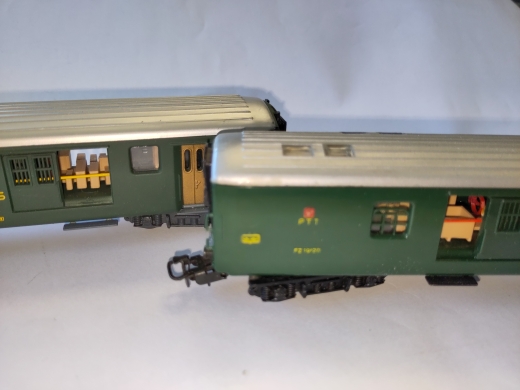

Inneneinrichtung für HAG EW I Gepäckwagen (Art. 410/411, 465/466, 766/767)

Art.Nr.: MP-64103-4

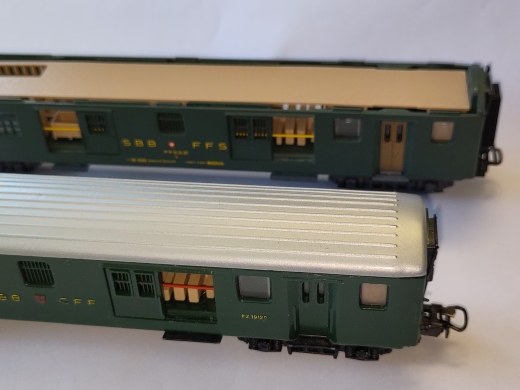

Inneneinrichtung für den HAG-Post / Gepäckwagen, Einheitswagen EW I, der SBB bzw. BLS

Gemäss UNUM-Datenbank passt diese Einrichtung für folgende HAG-Artikelnummern:
SBB 410, 411 und die baugleichen BLS 465/466, 766/767
Die Einrichtung passt für die erste (mit Reliefschrift) wie zweite (gedruckte Schrift) Artikelgeneration.

Entwickelt und produziert von MobaPlus mit folgenden Eigenschaften:

Bauweise mit Hauptträger und separat einsetzbarem Bodenträger

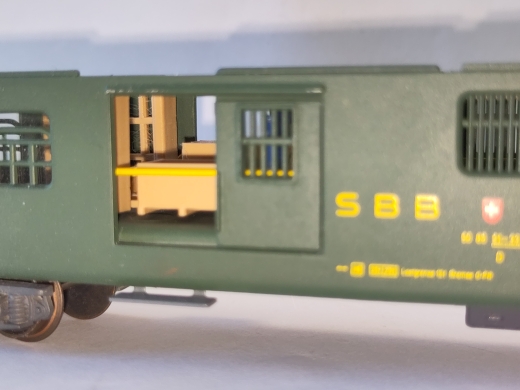

Bodenträger mit angedeuteten Gepäckstücken und zwei Palettkisten auf Seite Postabteil
Platz im Hauptträger zum Anbringen einer LED-Leiste
Imitiation der Fahrrad-Halter im Dach integriert, beidseitig zwischen den Ladetüren

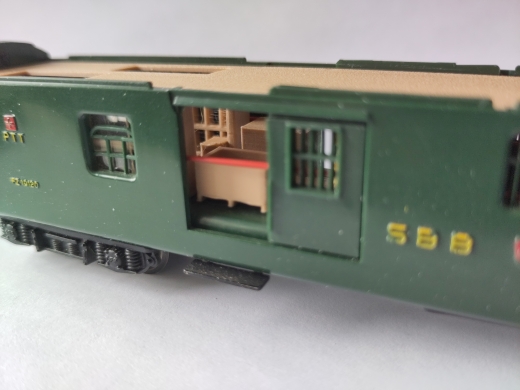

Postabteil mit angedeutetem Sortierfach

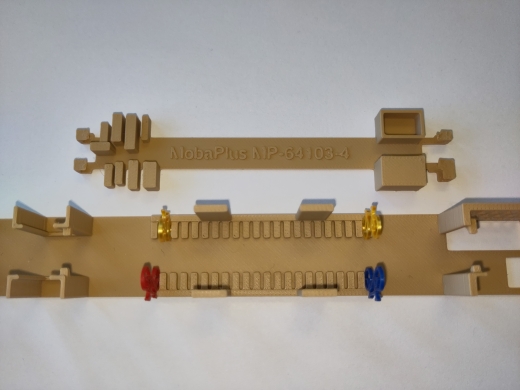

Lieferumfang:

Hauptträger (Dachseitige Basis)

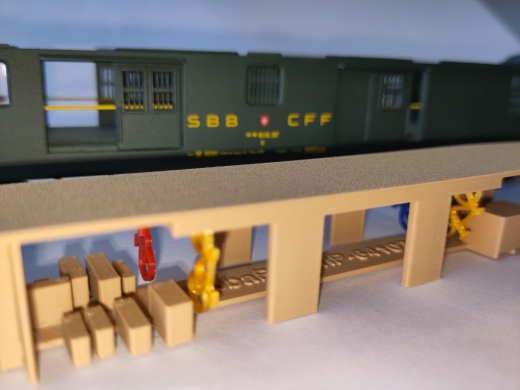

Gepäck- und Paletten-Imitiation auf separatem Bodenträger

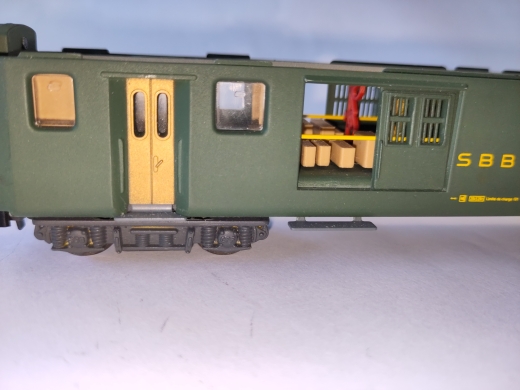

4 Fahrräder zum Einstecken in die Veloträger

Das Einsetzen der Fahrräder wie auch des Bodenträgers ist nicht zwigend notwendig. Weitere Fahrräder sind als separater Artikel erhältlich.

Farb- und Formänderungen vorbehalten!

Zusammenbau:

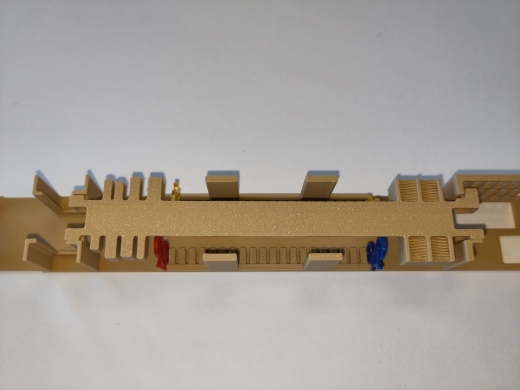

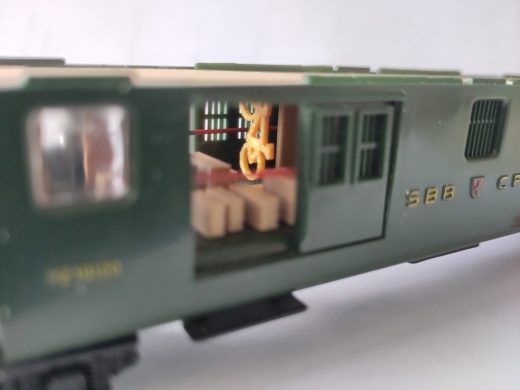

Klemmen Sie die Fahrräder an den gewünschten Positionen in die Halterungen. Wenn Sie den Bodenträger verwenden, muss der erste Platz beim Gepäckabteil freigelassen werden (siehe Bild 2). Die Velos werden mit dem Vorderrad eingeklemmt, Sattel in Richtung Seitenwand.
Setzen Sie den Bodenträger in die Ausnehmung des Hauptträgers ein. Zum Einhängen biegen Sie die Hauptträger leicht (!) durch. Der Bodenträger ist verdrehungssicher ausgeführt , d.h. die Paletten zeigen Richtung Postabteil - die Koffer auf die Einsteigsseite. Achten Sie darauf, dass die Halterungen komplett eingehängt sind, andernfalls ist der Dachträger durchgebogen.

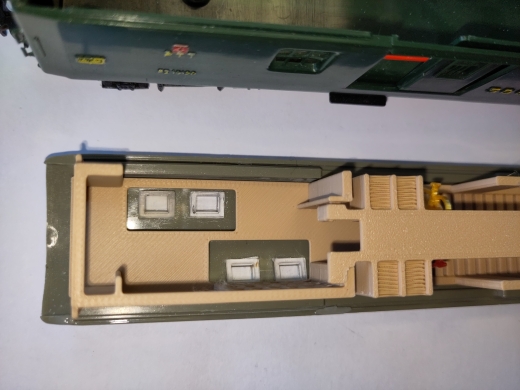

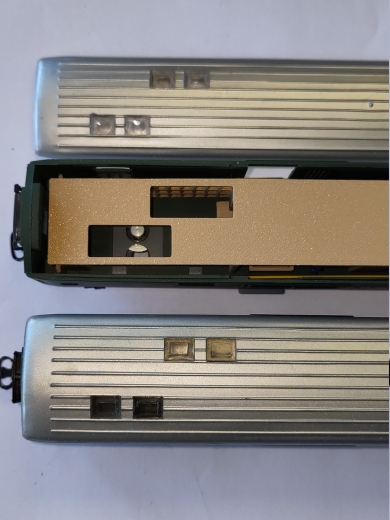

Setzen Sie zum Schluss die gesamte Konstruktion vorsichtig in den Wagen ein. Die Seite mit den Dachfenstern ist auf die Postabteil-Seite auszurichten. Die Einrichtung ist in der Mitte zu platzieren, so dass die Längsverstärkung des Dachs Platz findet.

Innenbeleuchtung

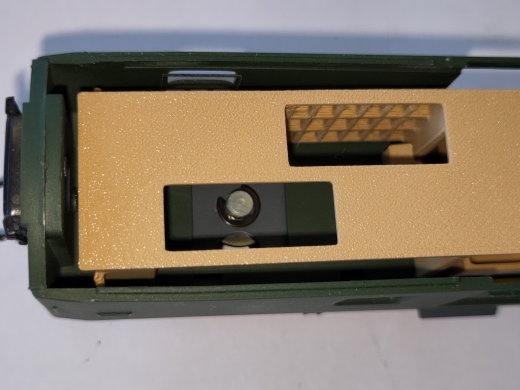

Die Einrichtung ist explizit für LED-Streifen optimiert. Die Ausnehmung ist 14 mm breit, so können gängige Beleuchtungen wie z.B. von ESU einsetzen lassen. Bei der Platzierung sind die Aussparungen für die Dachfenster zu beachten.
