Kastendampflok VHE Ec 3/3 Nr. 5 : Umbausatz zu Basis Märklin 3000

Art.Nr.: MP-73000-9

Vorbild:

Kastendampflok Ec 3/3 Nr. 5, ursprünglich der Huttwil - Wolhusen - Bahn (HWB) spätere Vereinigte Huttwil Bahnen (VHB), ist die einzige betriebsfähige Kastendampflok der Schweiz! Aktuell wird sie vom Verein Historische Eisenbahn Emmental (VHE) betreut. Mehr Details auf der Homepage der VHE.

Modell:

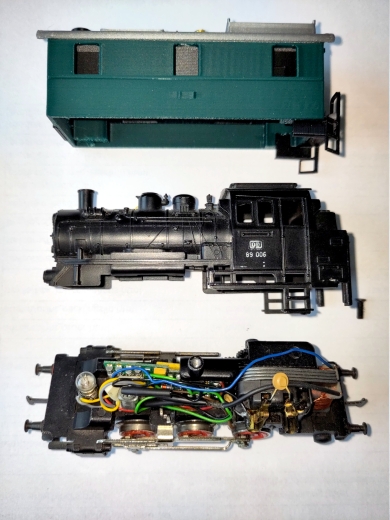

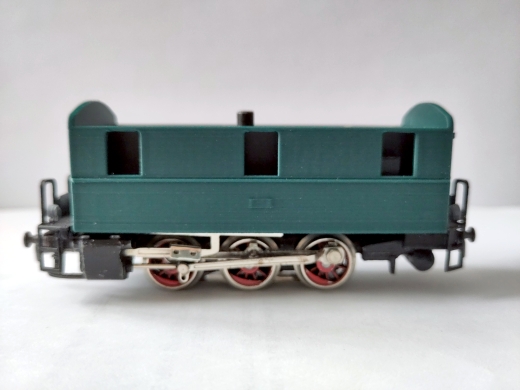

Bausatz aus 3D-Druck-Teilen zum Umbau einer Lok Br. 89 (Märklin 3000) zu einer Kastendampflok Ec 3 / 3 der VHE.

Im Lieferumfang ist Märklin Lok 3000 NICHT enthalten!

Der Bausatz ist für eine einfache Montage (in wenigen Minuten) ausgelegt. Die meistens Teile können gesteckt werden. Einzig die Kesselimitation an der Front, die Laternen und die Loknummern müssen geklebt werden (das längste am Zusammenbau ist die Wartezeit, bis der Kleber trocken/hart ist). Notwendiges Werkzeug:
- Schraubendreher (für die Gehäuseschraube)
- Pinzette (zur Positionierung der Laternen und der Loknummern)

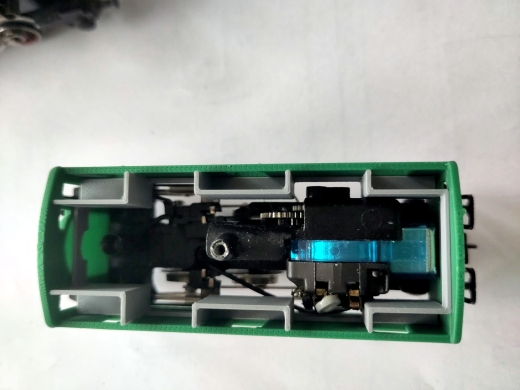

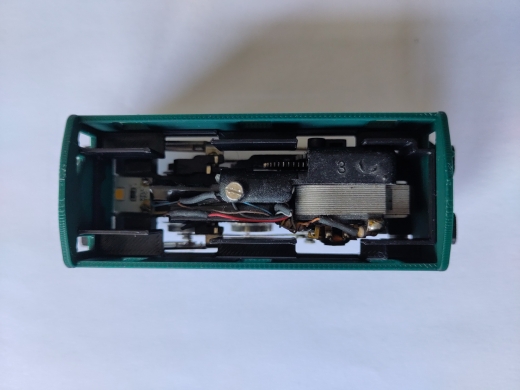

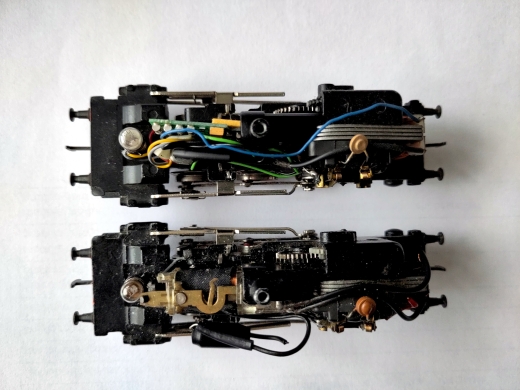

Der Bausatz ist für verschiedene Lokversionen 3000 geeignet (getestet mit Modellen aus den 50/60er Jahre bis hin zum aktuellen Artikel 30000) für analogen oder digitalen Antrieb (mit HAMO-Magnet oder Hochleistungsantrieb). Zu beachten ist, dass keinerlei Teile des Innenlebens nach dem Aufsetzen des Kastens über die Seitenlinie in das Dachprofil hinragen - Schraubenhalter ausgenommen. Es muss aussehen wie auf Bild 6, sonst passt das Dach nicht drauf, bzw. hebt beim Anschrauben des Kasten wieder hoch.
Beim Zusammenbau werden Sie feststellen, dass die hintere Plattform (12) mitunter etwas streng in den Kasten einrastet. Der präzise Sitz ist für einen festen Halt der gesamten Konstruktion auf dem vorhandenen Fahrgestell unumgänglich.

Hinweis zur Lagerung: Durch das veränderte Profil passt die Kastendampflok nicht mehr in den Einsatz der Originalverpackung.

Der Umbau kann jederzeit wieder rückgängig gemacht werden!
Rückbau in 5 Schritten: Schraube lösen - Gehäuse abnehmen - Vordere Plattform aushebeln - Originalgehäuse aufsetzen - Schraube eindrehen!

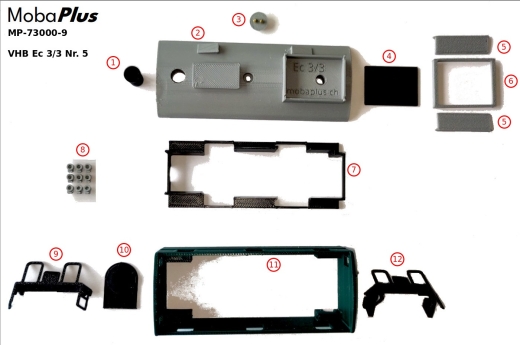

Lieferumfang:

Kamin

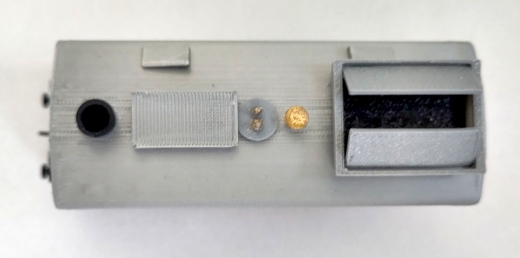

Dach
Druckluftventile
Kohleneinsatz
Klappen Kohlenkasten (2x)
Rahmen des Kohlenkastens
Inneneinrichtung (der abgerundete Teil markiert "vorne")
Laternen
Plattform vorne
Kesselfront
Lokkasten
Plattform hinten
Loknummer 5 (nicht in der Abbildung)

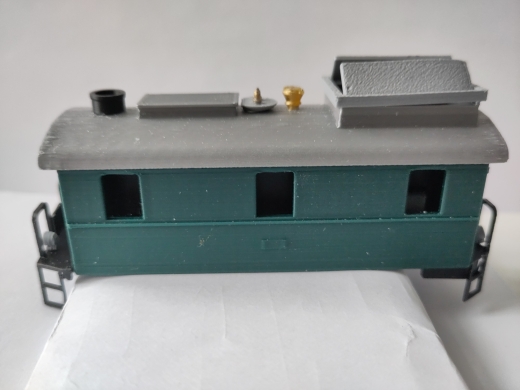

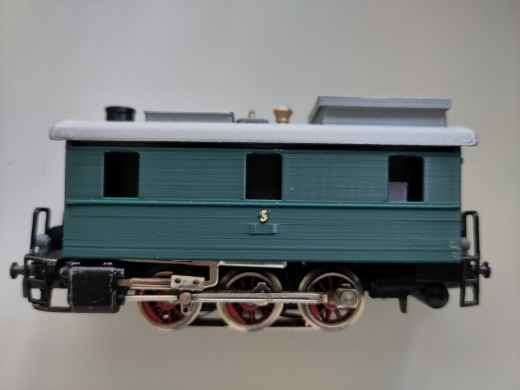

Die feinen Nummern sind nur 2.4mm hoch, 0.4mm dick und können mit einem winzigen (!) Tropfen Leim an der Kastenseite unter dem mittleren Fenster angeklebt werden (siehe letztes Bild)

Dem Set ist auch eine gedruckte Einbauanleitung in DE/FR (Download als PDF) beigelegt.

Nochmals der Hinweis: Im Lieferumfang ist für die Realisierung notwendige Märklin Lok 3000 nicht enthalten!

Mit diesen Bausatz kann die Lok in den verschiedenen Betriebszuständen dargestellt werden (z.B. Werkslok nur mit 2 Laternen pro Seite). Um eine ausreichende Belüftung / Wärmeableitung zu gewährleisten, sind im Bausatz keine Fenster enthalten.
Aus PLA-Material (Inneneinrichtung aus PETG wegen Wärmebeständigkeit).

Technische, Farb- oder Formänderungen vorbehalten. Die Bilder zeigen teilweise noch die Vorserie.

Eigene Optimierungen

Das Modell lässt sich natürlich weiter verfeinern. Ideen dazu wären:

Ergänzung der Kohlenplatte mit echter Kohle
Einfärben der Pufferbohlen und der Radsätze
Anbringen der Beleuchtung (3+1) mittels Micro-LEDs
Einbau eines Raucherzeugers (Seute Nr. 22, in Verbindung mit den zusätzlich erhältlichen Kaminen)
Ergänzung des Modells mit einem Fabrikschild und weiteren Beschriftungen
Einsetzen eines Lokführers (die Lok war für Bedingung durch eine Person ausgelegt, also ohne Heizer)
Digitalisierung inkl. Loksound

Video der Ec 3/3 (ausgerüstet mit Loksound)

Die Digitalfunktion F0 ist in diesem Umbau einfach als Führerstandsbeleuchtung umgesetzt. Dazu sind die Beleuchtungsausgänge maximal gedimmt worden. Die Lok verkehrt hier noch ohne Nummer.
